Grabado sobre vidrio:ruedas de cobre, punta de diamantey el trabajo de la superficie mate
Kidalmi reúne textos sobre cómo se graba el vidrio: qué hace cada herramienta, cómo se sujeta y se refrigera la pieza, por qué una misma línea cambia de aspecto según el grano del abrasivo y qué precauciones exige el polvo. Material de lectura, sin encargos ni venta de piezas.

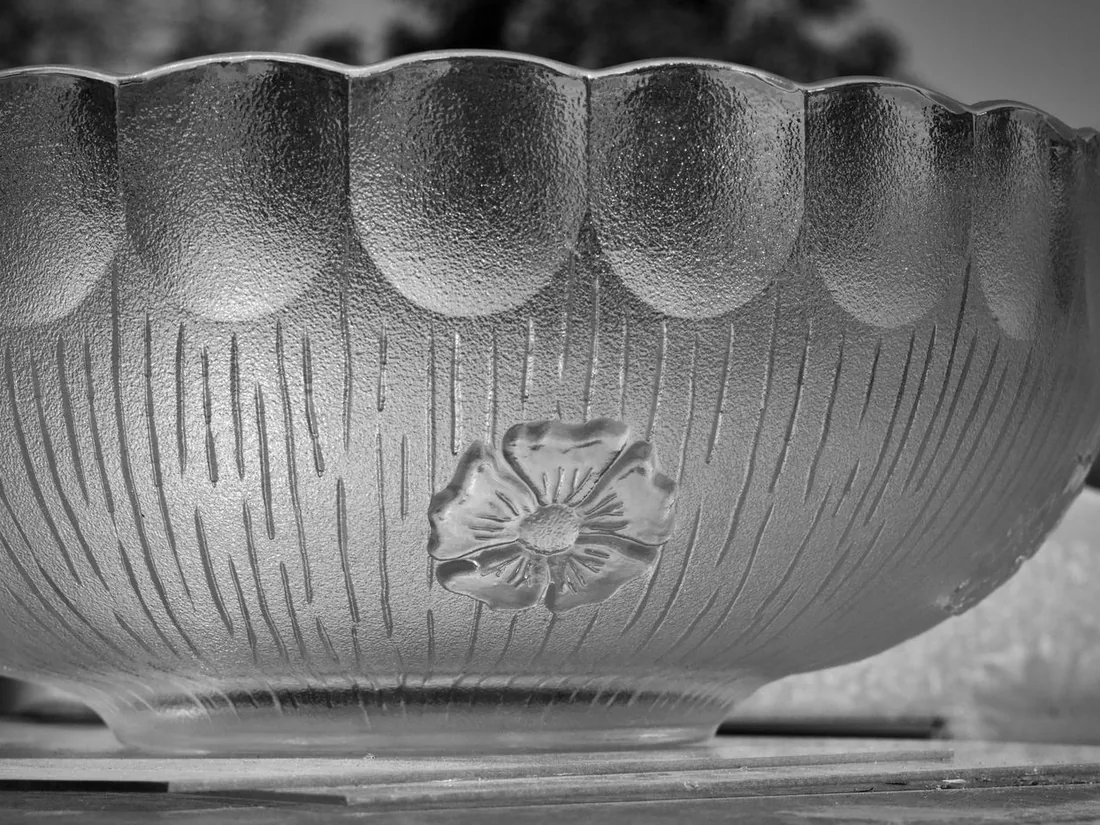

Fondo satinado, estrías paralelas y un motivo en relieve sobre la misma pared de vidrio. El dibujo no lo hace el color, sino la diferencia entre las zonas que dispersan la luz y las que la dejan pasar.
Rueda de cobre y punta de diamante: dos maneras de quitar vidrio
En el grabado con rueda de cobre la herramienta gira en un eje horizontal y no corta por sí sola: el corte lo produce una mezcla abrasiva —normalmente carburo de silicio o esmeril con aceite— que se aplica sobre el canto de la rueda. La pieza se lleva hacia abajo contra la rueda, casi siempre a ciegas, porque el punto de contacto queda oculto por el propio vidrio. La forma del corte depende del perfil de la rueda: un canto plano deja una banda de fondo recto, uno en V abre una acanaladura, uno redondeado produce el hueco lenticular característico de los pétalos y las hojas.
La punta de diamante trabaja al revés. Va montada en un portaútiles que gira a varios miles de revoluciones y es la mano la que desplaza la herramienta sobre el vidrio quieto, o sujeto con una mano libre. El diamante arranca material mucho más deprisa y permite entrar en zonas estrechas donde una rueda no cabe, pero deja una superficie más abierta y áspera que casi siempre pide una segunda pasada con grano más fino.
Conviene pensar en las dos técnicas por lo que dejan detrás, no por su velocidad. La rueda produce superficies de geometría muy limpia, fáciles de pulir después hasta devolverles transparencia; el diamante da libertad de trazo y una textura mate uniforme que funciona bien cuando el dibujo se sostiene por contraste y no por brillo.
Micromotor, eje flexible y el control real de la mano
El eje flexible transmite el giro desde un motor colgado hasta un mango ligero: el peso queda fuera de la mano y el gesto se parece bastante al de escribir. El micromotor de mango integrado pesa algo más, pero elimina el latigazo del eje y responde mejor cuando se trabaja a baja velocidad con cabezas grandes.
El régimen no es una cifra fija. Las fresas pequeñas de diamante aceptan velocidades altas porque su recorrido por revolución es corto; una copa o un disco de varios milímetros de diámetro debe bajar de vueltas para no calentar el punto de contacto ni saltar sobre la superficie. Cuando la herramienta rebota y deja una línea entrecortada, casi siempre sobra velocidad y falta apoyo.
La estabilidad se consigue con el antebrazo, no con los dedos. Apoyar la muñeca en un canto fijo, sostener la pieza sobre una base blanda y trabajar con la línea de trazo apuntando hacia el cuerpo reduce mucho más el temblor que apretar el mango.
Una pinza sucia o un vástago corto sujeto a medias generan un descentramiento que no se ve, pero se oye: la punta zumba y el trazo se ensancha por un solo lado.
Antes de encender
- Pinza limpia y del diámetro exacto del vástago.
- Vástago introducido hasta el fondo, sin voladizo innecesario.
- Pieza apoyada sobre goma, fieltro o arena, nunca sobre la mesa desnuda.
- Vidrio a temperatura ambiente, no recién sacado de agua fría.
- Prueba de giro en vacío para escuchar vibraciones.
Granos, granulometría y el orden de las pasadas
El número de grano indica cuántas partículas caben en una malla de referencia: cuanto más alto, más fina es la partícula y menos profunda la huella que deja. Un grano grueso avanza rápido pero abre arañazos largos; uno fino apenas quita material y su trabajo consiste en borrar los arañazos del anterior.
De ahí la regla que ordena todo el proceso: cada pasada tiene que eliminar por completo las marcas de la pasada previa antes de subir de grano. Saltarse un escalón ahorra minutos y luego cuesta horas, porque los surcos profundos siguen ahí debajo y reaparecen en cuanto la luz entra rasante sobre la superficie.
Una secuencia de trabajo razonable empieza por desbastar la forma, sigue por igualar el fondo y termina, si el diseño lo pide, devolviendo brillo a zonas concretas con fieltro y óxido de cerio. No todo el grabado quiere pulido: dejar mate el fondo y pulir solo los planos principales es lo que separa visualmente las dos capas del dibujo.
Comprobaciones entre pasadas
- Secar la pieza y mirarla con luz lateral, no frontal.
- Girar el ángulo de ataque unos 45° respecto a la pasada anterior: las marcas cruzadas se detectan al instante.
- Limpiar el vidrio antes de cambiar de grano, para no arrastrar partículas gruesas al paso fino.
- Anotar la secuencia usada si la pieza va a continuar otro día.
El grano no solo determina la velocidad de trabajo: fija el tamaño de las microfacetas que dispersan la luz y, con ello, el tono final de la zona mate, del gris muy claro al blanco lechoso.
Cuánto hay que profundizar para que se vea
La profundidad no se percibe directamente: lo que se ve es cómo cambia la luz al atravesar el corte. Una superficie mate dispersa los rayos en todas direcciones y aparece clara y opaca; un plano pulido inclinado los desvía y devuelve un destello que se enciende y se apaga al mover la pieza. Por eso dos grabados de la misma hondura pueden leerse de forma muy distinta según el acabado del fondo.
En cristal al plomo, con mayor índice de refracción, un corte poco profundo ya produce un reflejo intenso. En vidrio sódico-cálcico corriente hace falta más recorrido para conseguir el mismo brillo, y el riesgo aumenta: cuanto más se adelgaza la pared, más se acerca el punto en el que la pieza acumula tensión.
Antes de decidir la escala de un motivo conviene grabar una tira de prueba sobre un recorte del mismo material, con tres o cuatro profundidades distintas, y observarla sobre fondo claro y sobre fondo oscuro. Es la única manera fiable de anticipar el resultado, porque el mismo trazo cambia por completo con el entorno donde se va a mirar la pieza.
Del papel a la curva: llevar el dibujo a la pieza
Un papel plano no se adapta a una doble curvatura sin arrugarse. Cualquier método de transferencia parte de aceptar esa limitación y repartir la deformación donde menos se note: dividiendo el motivo en gajos, situando las uniones en zonas neutras del dibujo o admitiendo que las proporciones se estiren ligeramente hacia los bordes.
En recipientes transparentes, la solución más simple sigue siendo colocar el dibujo impreso dentro y sujetarlo con papel arrugado o espuma, de forma que se lea a través de la pared. Funciona bien en vasos y jarras rectos; en formas cerradas o muy panzudas, el desplazamiento entre la cara interior y la exterior desplaza el trazo y obliga a mirar siempre desde el mismo ángulo.
Cuando el dibujo debe quedar en la superficie, se usan rotuladores permanentes de punta fina sobre el vidrio limpio y desengrasado, láminas adhesivas de baja adherencia sobre las que se dibuja antes de pegarlas, o papel de calco preparado para superficies lisas. En todos los casos ayuda marcar dos o tres referencias fijas —eje vertical, línea de base, centro del motivo— antes de trazar nada, y comprobar el conjunto a la distancia real de observación, no a veinte centímetros.
Construir el tono golpe a golpe
El punteado no traza líneas: acumula impactos diminutos hechos con una punta de diamante o de metal duro, cada uno de los cuales deja un cráter blanco. La imagen aparece por densidad, igual que en un grabado a media tinta, y los medios tonos se consiguen separando los puntos, no apretando más.
La técnica exige orden. Se empieza por las zonas más claras, se avanza hacia las oscuras y se comprueba el conjunto a menudo sobre fondo negro, porque de cerca solo se ven puntos sueltos. Volver atrás no es posible: un punto de más no se borra.
Sobre paredes finas conviene moderar el golpe. La energía se concentra en un área muy pequeña y el vidrio puede saltar en escamas alrededor del impacto, sobre todo cerca de bordes, asas y zonas donde la pieza ya arrastra tensiones de fabricación.
La punta cónica abre cráteres pequeños y nítidos; una punta algo redondeada produce marcas más suaves y grises, más fáciles de fundir entre sí en degradados amplios.
Ritmo de trabajo
- Sesiones cortas: la precisión cae antes que el pulso.
- Luz fija y fondo oscuro detrás de la pieza.
- Densidad progresiva, nunca completar una zona de una vez.
- Pausa y revisión a distancia cada pocos minutos.
Arenado y plantillas: superficie mate por proyección
El chorro de arena sustituye el contacto de la herramienta por un flujo de abrasivo impulsado con aire comprimido. Se trabaja dentro de una cabina cerrada, con corindón o carburo de silicio de grano medio, y el resultado depende de tres variables que actúan a la vez: la presión, la distancia de la boquilla y el ángulo de incidencia. Más presión y menos distancia significan más profundidad, pero también bordes más comidos y menos control.
La plantilla define el dibujo. Las láminas de vinilo cortado sirven para formas de contorno limpio; las películas fotosensibles permiten motivos con detalle muy fino, incluidas tramas de puntos. Lo crítico en ambos casos es la adherencia: si el abrasivo se cuela por debajo del borde, la línea se desdibuja y el mate invade el fondo.
Con retiradas sucesivas de partes de la plantilla se consiguen varios niveles de mate en la misma pieza, del gris apenas marcado al blanco profundo. Es un procedimiento lento porque cada nivel obliga a proteger de nuevo lo ya tratado, pero es el camino habitual para obtener volumen sin tallar.
Comparado con la rueda o el diamante, el arenado cubre superficies grandes con rapidez y renuncia al brillo: lo que produce es siempre una textura mate uniforme dentro del contorno de la plantilla.
Cristal al plomo y vidrio sódico-cálcico
El cristal al plomo es más blando y se deja tallar con menos resistencia; su mayor índice de refracción hace que los cortes devuelvan destellos más vivos. A cambio pesa más, transmite peor los cambios bruscos de temperatura y marca con facilidad cualquier golpe de herramienta fuera de sitio.
El vidrio sódico-cálcico habitual en vajilla y botellas es más duro y más frágil en los bordes: salta con más facilidad en aristas y requiere pasadas más largas para la misma profundidad. Se reconoce por el peso, por un sonido más seco al golpearlo suavemente y por el aspecto de las lascas en los cantos.
Hay un caso que no admite matices: el vidrio templado no se graba. Su resistencia procede de un equilibrio de tensiones internas, y cualquier corte que rompa la capa comprimida hace estallar toda la pieza en fragmentos pequeños. Las mamparas, la mayoría de las encimeras y bastantes vasos industriales entran en esa categoría; suelen llevar la marca de templado en un canto.
Agua, extracción y protección respiratoria
El agua cumple tres funciones a la vez: mantiene el abrasivo activo, arrastra el material desprendido y evita que el punto de contacto se caliente. El calor local es el origen de buena parte de las microfisuras que aparecen después, y en piezas gruesas un chorro fino continuo sobre la zona de trabajo cambia por completo el comportamiento de la herramienta.
El polvo de vidrio contiene sílice y no debe respirarse. El trabajo en seco, y muy especialmente el arenado, produce partículas finas que permanecen suspendidas mucho tiempo. La combinación razonable es la misma que en cualquier taller de abrasivos: captar en origen, ventilar y proteger la vía respiratoria con una mascarilla adecuada, no con un simple tapabocas.
La limpieza también forma parte de la protección. Barrer en seco devuelve al aire lo que ya se había depositado; recoger con paño húmedo o aspiración con filtro es lo que evita que el polvo vuelva a circular al día siguiente.
La refrigeración por agua y la electricidad conviven mal: el goteo debe dirigirse a la pieza y drenar hacia una bandeja, nunca hacia el mango, el motor o la conexión.
Puesta a punto del puesto
- Mascarilla con filtro para partículas finas, ajustada a la cara.
- Gafas cerradas: las esquirlas salen despedidas hacia arriba.
- Extracción o ventilación cruzada durante todo el trabajo.
- Goteo o pulverización constante en corte profundo.
- Sin guantes sueltos ni mangas anchas cerca del eje en rotación.
- Limpieza final en húmedo, nunca con escoba.
